TP3 LED Einlegepanel – Backlit direktstrahlend
Hocheffizientes LED-Einlegepanel mit prismatischer Abdeckung für Rasterdecken – ideal für Büros, Schulen, Arztpraxen und Gewerbeflächen.
Das TP3-Panel ist ein direktstrahlendes Backlit-Panel mit externer Stromversorgung und prismatischer Frontabdeckung für gleichmäßige, blendungsarme Beleuchtung. Dank UGR<19 erfüllt es die Anforderungen der EN 12464-1 für Bildschirmarbeitsplätze. Verfügbar in vier Standardgrößen, drei Effizienzklassen und mit optionaler DALI- oder 1-10V-Dimmung.
Technische Merkmale
- Direktes Backlit-Lichtdesign mit prismatischer Abdeckung
- Lichtausbeute: bis zu 160 lm/W (Ultra-Version)
- UGR<19 – normkonform für Bildschirm- und Büroarbeitsplätze (EN 12464-1)
- Farbwiedergabe: Ra>80, SDCM<5
- Farbtemperatur: 3000K / 4000K / 5000K / 6000K wählbar
- Flimmerfrei (Flicker Free)
- Spannungsversorgung: AC 200–240V, PF>0,95, THD<15%
- Montage: Einbau (Standard) · Aufbau · Pendelinstallation
- Schutzart: IP20 (Standard) · IP44 (Option)
- Gehäusefarbe: Weiß (RAL 9016)
- Lebensdauer: 50.000 Stunden
- Garantie: 5 Jahre
Effizienzklassen
Steueroptionen (alle Versionen)
TP3-6060 · 595×595 mm – 30W
Standard-Einlegepanel für 600×600 Rasterdecken. Direkter Ersatz für konventionelle Troffer-Leuchten.
| Artikel-Nr. | Effizienz | Leistung | Lichtstrom | Lm/W | Maße (mm) | Steuerung |
|---|---|---|---|---|---|---|
| TP3-6060-30-S | Standard | 30W | typ. 3600 lm | 120 | 595×595×32 | ON/OFF 1-10V DALI |
| TP3-6060-30-P | Pro | 30W | typ. 4200 lm | 140 | ||
| TP3-6060-30-U | Ultra | 30W | typ. 4800 lm | 160 |
TP3-6262 · 620×620 mm – 30W
Für ältere Rasterdecken mit 625×625 mm Rastermaß — häufig in Bestandsgebäuden anzutreffen.
| Artikel-Nr. | Effizienz | Leistung | Lichtstrom | Lm/W | Maße (mm) | Steuerung |
|---|---|---|---|---|---|---|
| TP3-6262-30-S | Standard | 30W | typ. 3600 lm | 120 | 620×620×32 | ON/OFF 1-10V DALI |
| TP3-6262-30-P | Pro | 30W | typ. 4200 lm | 140 | ||
| TP3-6262-30-U | Ultra | 30W | typ. 4800 lm | 160 |
TP3-12030 · 1195×295 mm – 30W
Schmales Langfeldpanel (1/4 Raster) — geeignet für Flure, Korridore und Bereiche mit schmalem Rastermaß.
| Artikel-Nr. | Effizienz | Leistung | Lichtstrom | Lm/W | Maße (mm) | Steuerung |
|---|---|---|---|---|---|---|
| TP3-12030-30-S | Standard | 30W | typ. 3600 lm | 120 | 1195×295×32 | ON/OFF 1-10V DALI |
| TP3-12030-30-P | Pro | 30W | typ. 4200 lm | 140 | ||
| TP3-12030-30-U | Ultra | 30W | typ. 4800 lm | 160 |

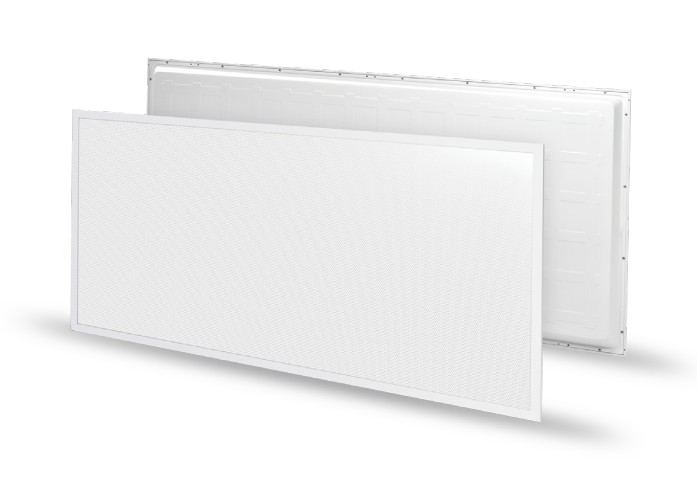

TP3-12060 · 1195×595 mm – 50W
Großflächiges Langfeldpanel (1/2 Raster) für großzügige Büro- und Gewerbeflächen mit hohem Lichtbedarf.
| Artikel-Nr. | Effizienz | Leistung | Lichtstrom | Lm/W | Maße (mm) | Steuerung |
|---|---|---|---|---|---|---|
| TP3-12060-50-S | Standard | 50W | typ. 6000 lm | 120 | 1195×595×32 | ON/OFF 1-10V DALI |
| TP3-12060-50-P | Pro | 50W | typ. 7250 lm | 145 | ||
| TP3-12060-50-U | Ultra | 50W | typ. 8000 lm | 160 |
Angebot oder Lichtberechnung anfragen
Wir erstellen Ihnen ein individuelles Angebot – inklusive kostenloser dialUX-Lichtberechnung für Ihr Projekt. Auf Wunsch auch mit Gleichwertigkeitsnachweis für Ausschreibungen.
